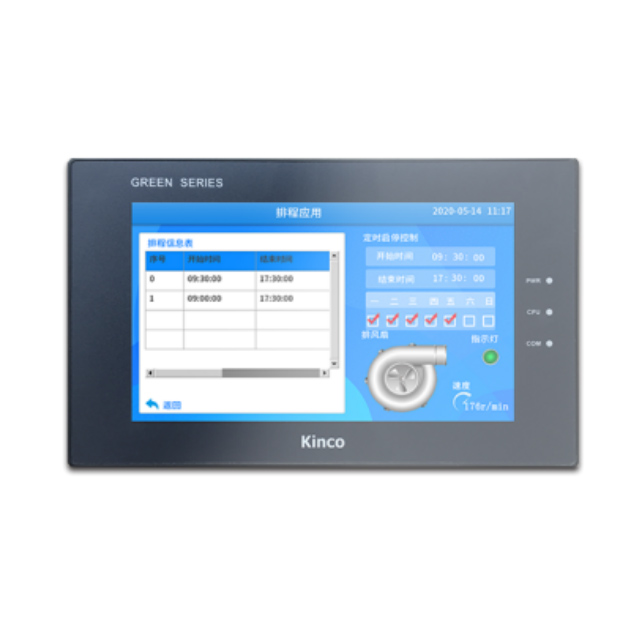

名称:GH070E

系列:Kinco HMI GREEN系列

型号:GH070E

品牌:步科

介绍:

  • 产品参数

适用于高可靠预期场合

三防喷涂+多重隔离重更可靠

多达四串口+SD卡扩展

精美的超窄边框

GH070E HMI 产品参数
HMI 基本规格
显示尺寸

7" TFT

显示区域

154.02(W)×85.92(H)

分辨率

800×480像素

显示色彩

1677万真彩色

显示视角

70/70/50/70(左/右/上/下)

对比度

500:1

背光类型

LED

亮度

400cd/m²

液晶寿命

大于30000小时

触控面板

4线精密电阻网络(表面硬度4H)

CPU

ARM RISC 32Bit 800MHz

存储器

128MB NAND 闪存+128MB DDR3内存

RTC

内置实时时钟

可扩展存储器

1 USB Host + 1SD Card

打印端口

USB Host/串口

以太网

10/100M 自适应

程序下载

USB Slave(Type B)/U盘/网口

通讯接口

COM0:RS232/RS485/RS422;COM1:RS232/RS485/RS422;COM2:RS232;COM3:RS485

串口隔离

内置

HMI 电气规格
输入范围

DC12V~DC28V,内置隔离电源

功率

5W@24VDC

允许失电

<3ms

绝缘电阻

超过50MΩ@500V DC

耐压性能

500V AC 1分钟

HMI 结构规格
外壳材料

工程塑料

外形尺寸

207×125×41(mm)

安装开孔尺寸

194×113(mm)

重量

0.6Kg

HMI 环境规格
工作环境温度

-10~55℃

工作环境湿度

10~90%RH(无冷凝)

存储环境温度

-20~60℃

存储环境湿度

10~90%RH(无冷凝)

正弦振动测试

10~500Hz,30m/s²,三轴/1小时

冷却方式

自然风冷

HMI 产品认证
面板防护等级

符合IP65认证(4208-93)

CE认证

通过CE认证(测试标准: EN61000-6-4:2007+A1:2011,EN61000-6-2:2005)

HMI 软件
组态软件

Kinco DTools V3.3及以上版本


备注:GH070E HMI 为MT4404TE HMI换代型号。
